Carcaça do motor em aço: a segunda curva de um material sendo redefinido

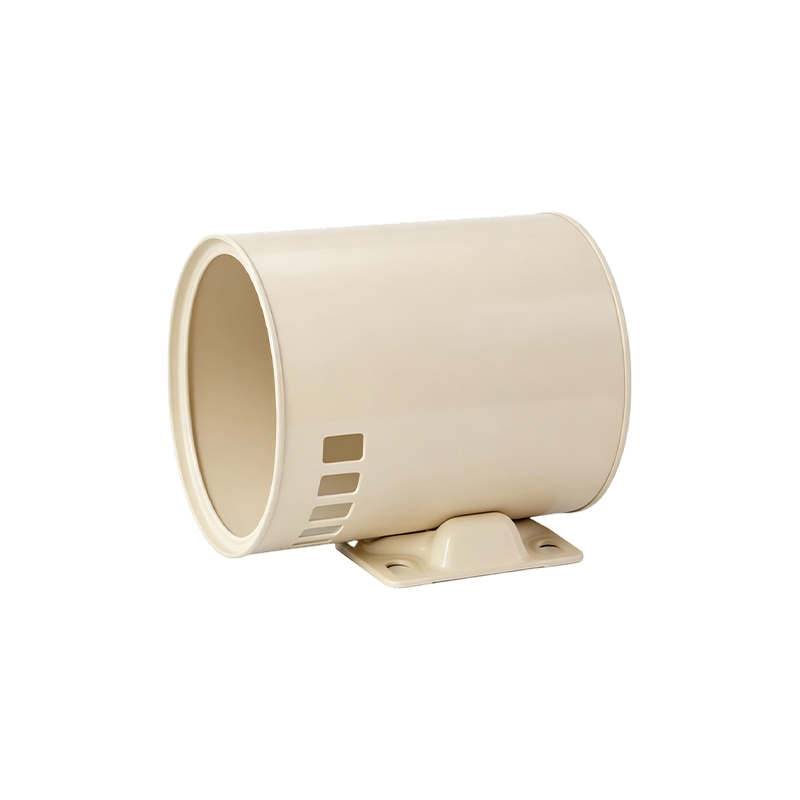

Introdução: uma escolha material sob reavaliação

Quando toda a indústria busca "leve" com ligas de alumínio, o aço está de volta - mais fino, mais forte e com uma vantagem distinta na pegada de carbono. Isto não é uma regressão, mas um avanço na ciência dos materiais, impulsionado pelo desenvolvimento de Aços Avançados de Alta Resistência (AHSS) e tecnologias de conformação de precisão.

A ideia convencional de que “aço é igual a pesado” está a ser derrubada. Com graus de resistência que variam de 780 MPa a 1.470 MPa agora disponíveis comercialmente, o aço pode atingir projetos estruturais que rivalizam ou superam o alumínio na relação peso/desempenho. Este artigo vai além das comparações básicas de materiais e concentra-se no ponto de inflexão técnico: por que a conversa sobre carcaças de motores em aço mudou fundamentalmente.

Mudança de paradigma: de “opção alternativa” para “escolha estratégica”

Mudança no contexto da indústria

• Percepção passada: O aço era a alternativa “barata, mas pesada”; o alumínio era o padrão para redução de peso, especialmente em aplicações automotivas.
• Realidade atual: As emissões de carbono do ciclo de vida tornaram-se uma métrica crítica. Os estudos de avaliação do ciclo de vida (ACV) que seguem os padrões ISO 14040/14044 agora avaliam as escolhas de materiais do “berço ao túmulo”, incluindo produção, uso e estágios de fim de vida. O projeto AHSS demonstrou apresentar a melhor distância de equilíbrio com base na demanda cumulativa de energia e no potencial de aquecimento global.
• Motorista principal: As substituições de materiais têm um impacto significativo na pegada global de carbono dos veículos, e a reciclabilidade do aço proporciona vantagens ambientais adicionais no fim da vida útil.

O paradoxo do peso leve: por que o aço pode competir em peso

• Lógica central: A espessura mínima da parede é determinada pela resistência do material, não pela densidade.
• Avanço de materiais: As microestruturas AHSS evoluíram de classes multifásicas com predominância de ferrita para composições totalmente martensíticas ou à base de austenita. AHSS de primeira geração (aços DP, TRIP, CP, MS) normalmente atingem resistência à tração final de 0,5–1,6 GPa com alongamento de 5–30%, enquanto aços de segunda geração como TWIP combinam alta resistência com alongamento de 45–70%.
• Vantagem de força específica: A resistência específica do aço de alta resistência pode igualar ou exceder as ligas de alumínio convencionais, permitindo uma redução de espessura que compensa a maior densidade do aço.
• Resultado demonstrado: Os projetos de carcaças de aço com paredes finas alcançaram reduções de peso, mantendo ao mesmo tempo uma resistência comparável às alternativas de alumínio.

Principais Dimensões Técnicas: Uma Desconstrução de Engenharia de Caixas de Aço

Dimensão da Ciência dos Materiais: Além do Rótulo “Aço”

O espectro AHSS

• Aço Bifásico (DP): O aço DP de alta resistência com resistência à tração de até 1.500 MPa foi desenvolvido com sucesso. O DP780, por exemplo, pode atingir espessura de parede de 1,2 mm, substituindo materiais convencionais de 2,6 mm, mantendo ao mesmo tempo resistência equivalente.
• Aço de Fase Complexa (CP): Aços de fase complexa com alto rendimento, como HC660/780CP e HC900/1180CP, foram introduzidos, oferecendo excelente desempenho estrutural.
• Aço DH de alta conformabilidade: Foi lançada uma série de produtos de aço DH com vários tipos de revestimento, demonstrando vantagens significativas na fabricação integrada de componentes complexos e peças "tudo-em-um".
• Aço de alta expansão de furos (HE): Desenvolvido com alta taxa de expansão do furo e excelentes propriedades de flexão para aplicações que exigem conformação significativa.
• Aço ferrita bainítica com plasticidade induzida por transformação (TBF): Combina resistência ultra-alta com conformabilidade superior, embora exija atenção especial à fragilização do metal líquido durante a soldagem por pontos.
• Aço para endurecimento por prensagem: A tecnologia de estampagem a quente permite peças de altíssima resistência com excelente tolerância geométrica, apesar do grande tamanho. Para aços endurecidos por prensa revestidos com alumínio, foi demonstrado que a espessura da camada de interdifusão entre 3 e 15 mícrons se correlaciona com boas propriedades em uso, particularmente para montagem de soldagem por pontos.

Lógica de seleção de materiais

• Diferentes cenários de aplicação exigem diferentes tipos de aço e correspondência de processos.
• Para aplicações resistentes à corrosão, o aço galvanizado é comumente usado, embora os processos de estampagem profunda devam gerenciar a integridade da camada de zinco para evitar descamação e soldagem a frio.

Dimensão do Processo de Fabricação: Avanços na Tecnologia de Conformação

Estampagem Profunda e Estampagem

• Linhas de estampagem progressiva são soluções de engenharia para produção em alto volume de carcaças de motores. Esses sistemas transformam bobinas planas em cascas cilíndricas profundas por meio de produção em volume contínuo.
• Aço de alta resistência de grau 590MPa A conformação é agora uma tecnologia madura de produção em massa, com velocidades de produção que excedem em muito a fundição.
• Desafios críticos no desenho profundo incluem:
  • Descamação da camada galvanizada: A estampagem profunda força um fluxo dramático de plástico em chapas metálicas. O achatamento inadequado do material ou a lubrificação insuficiente da matriz removem imediatamente o revestimento de zinco, destruindo a barreira contra ferrugem e gerando pó de zinco que provoca soldagem severa a frio da matriz.
  • Concentricidade e distorção dimensional: O furo interno e o diâmetro externo da carcaça do motor exigem concentricidade em nível de mícron para garantir o equilíbrio dinâmico durante a operação do motor. O desenho contínuo introduz uma enorme tensão interna, causando retorno elástico que deforma a redondeza e deforma as superfícies de contato.
  • Acúmulo de passo de alimentação: As matrizes progressivas contêm múltiplas estações. A trefilação de alta frequência cria intensa resistência ao arrasto na tira de aço e deslizamento marginal durante a alimentação dos compostos pela ferramenta, causando interferência na matriz e sucateamento do lote.
• Compensação de retorno: Na estação terminal de uma matriz progressiva, as operações de dimensionamento de extrema pressão esmagam o retorno elástico físico do aço, bloqueando a circularidade e a altura finais estritamente dentro das tolerâncias do projeto.

Soldagem e Montagem

• Soldagem por resistência a ponto é um método de montagem primário para componentes AHSS. No entanto, a fragilização do metal líquido durante a soldagem a ponto de aços avançados de alta resistência apresenta um desafio técnico significativo.
• Avanços na pesquisa: Foram estabelecidos critérios de risco LME baseados em simulação, baseados nas tensões locais dos principais componentes. Descobriu-se que ajustes na geometria do eletrodo e no tempo de espera pós-soldagem mitigam os riscos de LME.
• Avanços no aço TBF: Houve progresso na mitigação da fragilização do metal líquido durante a soldagem a ponto do aço TBF, o que é fundamental para aplicações automotivas.
• Tecnologia em branco soldada sob medida: A soldagem a laser de sub-blanks com revestimentos à base de alumínio requer a preparação das bordas através da ablação de parte do revestimento metálico para remover o alumínio que poluiria a costura de solda.
• Conjunto de estampagem a quente: Molduras internas e externas fabricadas por estampagem a quente de blanks soldados sob medida podem ser montadas por soldagem a ponto para formar volumes ocos, proporcionando excelente resistência a colisões.

Métodos de fabricação para carcaças de motores

• Rolando e formando: Os processos de laminação de aço produzem perfis transversais da carcaça do motor em aço em forma de tira. Os métodos de forjamento formam então a forma circular, seguida pela soldagem da junta circular.
• Extrusão a frio: Após a soldagem, a extrusão a frio pode ser aplicada para garantir a concentricidade do círculo e eliminar a distorção causada pela soldagem.
• Usinagem: As operações finais de usinagem finalizam o produto, com operações de corte transformando o círculo formado na carcaça do motor completa.
• Modelagem: Os moldes hidráulicos realizam a modelagem final na junta soldada para obter consistência com os requisitos de circularidade da carcaça do motor.

Tratamento e Proteção de Superfícies

• Aço galvanizado é amplamente utilizado para aplicações em carcaças de motores que exigem resistência superior à ferrugem, principalmente em eletrodomésticos inteligentes.
• Proteção contra corrosão continua a ser uma consideração crítica, uma vez que as carcaças do motor que operam durante longos períodos são propensas à formação de ferrugem, afetando o desempenho e a vida útil do motor.
• Projetos de concha dupla foram desenvolvidos para resolver problemas de corrosão, com um revestimento interno (geralmente de alumínio) e um revestimento externo de aço fornecendo proteção dupla e melhorando a dissipação de calor.

Dimensão de Engenharia de Projeto: Projeto de Habitação Orientado à Precisão

Requisitos de precisão dimensional

• Concentricidade em nível de mícron é essencial para garantir o equilíbrio dinâmico durante a operação do motor em alta velocidade.
• Controle de tolerância do diâmetro da carcaça afeta diretamente a vibração do motor e o desempenho acústico.
• Gerenciamento de estresse interno: O desenho contínuo introduz uma enorme tensão interna, causando retorno elástico que deforma a redondeza e deforma as superfícies de contato.

Estruturas Habitacionais Avançadas

• Projetos de carcaças com várias peças com juntas soldadas ou soldadas permitem configurações complexas de canais de resfriamento. As peças individuais podem ser conectadas entre si nos locais de soldagem para formar canais tubulares de resfriamento entre os alojamentos interno e externo.
• Elementos de transmissão de força embutidos como folhas metálicas onduladas fechadas circunferenciais formam canais de resfriamento entre as camadas interna e externa do invólucro.
• Elementos de reforço (membros de reforço) podem ser fornecidos nas extremidades dos alojamentos internos tubulares para melhorar a integridade estrutural.
• Projetos de caixas internas de parede dupla permitem o fechamento completo do estator e minimizam as tolerâncias em relação aos rolamentos.
• Roteamento do canal de resfriamento: O fluxo de fluido pode ser guiado nas direções axial e radial nas extremidades da bobina, proporcionando mais área de resfriamento e otimizando a transferência de calor.

Projeto de Dissipação de Calor

• Integração de costela de resfriamento: As nervuras de resfriamento podem ser incorporadas separadamente na carcaça interna paralelamente ao rotor e posteriormente soldadas.
• Colagem térmica: As extremidades da bobina podem ser ligadas termicamente ao invólucro de resfriamento usando massa encapsulante para otimizar a transferência de calor.
• Projeto de contato direto: A carcaça interna é posicionada o mais próximo possível e/ou diretamente contra o estator para máxima eficiência de transferência de calor.
• Estruturas de resfriamento integradas: Os elementos de dissipação de calor formados a partir de ressaltos de chapa metálica podem ser moldados integralmente com o alojamento para fornecer transferência de calor eficiente dos rolamentos.

Integração Estrutural

• Construção híbrida plástico-metal: Elementos plásticos podem ser formados em estruturas metálicas em operações de moldagem de junta única, combinando resistência com flexibilidade de projeto para suportes de rolamentos e retenção de ímãs.
• Formação integral de talões: As abas metálicas para montagem podem ser dobradas diretamente da caixa metálica nas extremidades abertas, eliminando componentes de montagem separados.
• Reforço da teia: As teias que se estendem paralelamente ao longo das superfícies internas ou externas aumentam a resistência, melhoram a estanqueidade e montam elementos adicionais.
• Integração de componentes: A carcaça do motor e a tampa final podem ser integradas como uma peça única, reduzindo as etapas de montagem e melhorando a integridade estrutural.

Diferenciação de cenário de aplicação: não é uma escolha binária de “aço ou alumínio”

Categorização por Condições Operacionais

Soluções de materiais híbridos: um terceiro caminho

• Estrutura de casca dupla: A camada interna de alumínio (dissipação de calor) e a camada externa de aço (proteção estrutural) equilibram o gerenciamento térmico e a resistência estrutural.
• Composto aço-alumínio: A carcaça do motor com estrutura externa de aço e carcaça interna de alumínio fornece prevenção de ferrugem, resistência à deformação e dissipação de calor eficaz.
• Reforço local: Inserções de aço em áreas de concentração de alta tensão com materiais leves em outras áreas.
• Projeto modular: Estrutura de aço combinada com camisa de resfriamento de alumínio ou canais de resfriamento separados integrados em construções de aço com várias peças.

Atuais gargalos técnicos e fronteiras de pesquisa

Desafios em nível de fabricação

Problemas profundos de estampagem e conformação

• Integridade da camada galvanizada: A estampagem profunda do aço galvanizado cria uma tensão extrema no revestimento de zinco. O achatamento inadequado do material ou a lubrificação deficiente da matriz removem imediatamente o zinco, destruindo a barreira contra ferrugem e gerando pó de zinco que desencadeia a soldagem a frio da matriz.
• Controle de retorno elástico: O aço de maior resistência leva a uma recuperação elástica mais severa após a conformação, impondo requisitos mais rígidos no projeto da matriz de estampagem e nos parâmetros do processo. Springback impacta significativamente a qualidade da soldagem subsequente.
• Acúmulo de passo de alimentação: As operações progressivas da matriz com múltiplas estações criam intensa resistência ao arrasto na tira de aço. Compostos de deslizamento marginal através da ferramenta, causando interferência na matriz e sucateamento catastrófico do lote.
• Distorção dimensional: O furo interno e o diâmetro externo exigem concentricidade em nível de mícron. O desenho contínuo introduz uma enorme tensão interna, causando um retorno elástico que deforma a redondeza.

Soldagem e Montagem Issues

• Fragilização do metal líquido durante a soldagem por pontos: Os componentes AHSS são suscetíveis a LME durante a soldagem a ponto por resistência. O Springback impacta significativamente a formação do LME, e ajustes de parâmetros específicos (geometria do eletrodo, tempo de espera) são necessários para mitigar os riscos.
• Gerenciamento da camada de interdifusão: Para aços endurecidos por prensa revestidos com alumínio, a espessura da camada de interdifusão (idealmente 3–10 mícrons) se correlaciona com a qualidade da solda por pontos. A soldagem a laser requer preparação das bordas para remover o alumínio que poluiria a costura de solda.
• Restrições da janela de processo: Ao estampar a quente peças grandes com grandes diferenças de espessura, a janela do processo para atingir a microestrutura e as propriedades de revestimento desejadas deve acomodar todas as sub-peças.

Fronteiras de Pesquisa

Desenvolvimento de Materiais

• Aço DP de 1.500 MPa foi desenvolvido com sucesso, expandindo a faixa de resistência disponível para aplicações de redução de peso.
• AHSS de terceira geração com grande alongamento e alta resistência podem ser aplicados com muito sucesso em componentes que exigem conformabilidade e resistência à colisão.
• Mitigação LME em aço TBF : Avanços foram feitos na mitigação da fragilização do metal líquido durante a soldagem por pontos do aço TBF, que combina resistência ultra-alta com conformabilidade superior.

Otimização de Processos

• Critérios de risco LME baseados em simulação com base nas tensões locais dos principais componentes foram estabelecidos para quantificar e comparar os riscos de LME entre diferentes testes.
• Estampagem a quente de peças soldadas sob medida permite peças de altíssima resistência com resistência otimizada em diferentes áreas e tolerância geométrica muito boa apesar do grande tamanho.
• Tecnologia de patches: Os remendos de aço endurecidos por prensagem fornecem reforços muito locais em peças maiores, otimizando a resistência e a distribuição de espessura, ao mesmo tempo que mantêm o peso geral e o custo baixos.

Pesquisa de avaliação do ciclo de vida

• ACV do berço ao túmulo seguir os padrões ISO 14040/14044 compara projetos básicos de aço com alternativas de AHSS, alumínio e fibra de carbono.
• Análise da distância de equilíbrio: O projeto AHSS apresenta a melhor distância de equilíbrio com base na demanda cumulativa de energia e no potencial de aquecimento global em uma distância de condução de 150.000 km.
• Vantagem de reciclagem: Embora os projetos de fibra de carbono possam ter valores de CED e GWP mais elevados durante o ciclo de vida, eles resultam em maiores economias por meio da reciclagem de resíduos. Os projetos de alumínio apresentam o CED e o GWP mais baixos do ponto de vista do ciclo de vida, com 150.000 km.
• Fatores de sensibilidade: A distância percorrida ao longo da vida e a taxa de reciclagem de materiais têm os maiores impactos nos CEDs e GWPs gerais de projetos leves.

Integração e Controle de Processos

• Precisão de modelagem e dimensionamento: As operações de dimensionamento de alta tonelagem em estações terminais de matrizes progressivas esmagam o retorno físico para fixar a redondeza e a altura finais dentro das tolerâncias do projeto.
• Extrusão hidráulica a frio: Após a soldagem, a extrusão a frio em temperaturas normais pode empurrar todo o círculo para eliminar a distorção induzida pela soldagem.
• Abordagens de formação em várias etapas: Para geometrias complexas da carcaça do motor, podem ser necessárias múltiplas etapas de conformação com recozimento intermediário para atingir as dimensões finais sem falha do material.

Contexto Histórico e Evolução da Indústria

Do ferro fundido à construção em chapa de aço

• Transição histórica: As carcaças dos motores com potência fracionada adotaram amplamente a construção em chapa de aço. Os motores de aço oferecem economia de material e vantagens de peso em comparação com estruturas de ferro fundido.
• Desenvolvimento de processos: A fabricação inicial de carcaças de motores em chapa de aço exigia pesquisa em processos de modelagem e extensa experimentação de processos.
• Drivers de mercado: A mudança para carcaças de aço foi impulsionada pela necessidade de projetos de motores mais leves e com maior eficiência de material, especialmente em aplicações onde a redução de peso se traduz em economia de energia.

Cenário atual da indústria

• Tecnologia de formação de chapa de aço amadureceu significativamente, com linhas de estampagem profunda e estampagem progressiva permitindo produção de alto volume com qualidade consistente.
• Revestimento e tratamento de superfície avanços abordaram questões históricas de corrosão, com o aço galvanizado se tornando padrão para muitas aplicações.
• Abordagens multimateriais são cada vez mais comuns, reconhecendo que nenhum material é ideal para todos os requisitos da carcaça do motor.

Conclusão: A Segunda Curva das Carcaças de Motor de Aço

• Julgamento central: Carcaças de motor de aço não são uma escolha “tradicional”, mas um material que está passando por um ressurgimento impulsionado pela tecnologia, possibilitado pelo desenvolvimento de AHSS e tecnologias de conformação de precisão.
• Principais fatores determinantes: A convergência de três tendências – regulamentações de emissão de carbono, avanços em materiais AHSS (cobrindo graus de resistência de 780 a 1.470 MPa) e avanços tecnológicos de conformação de precisão – criou uma janela de oportunidade única.
• Diferenciação técnica: Ao contrário do alumínio, que oferece leveza inerente, o aço fornece um caminho para a redução de peso através da otimização da resistência, com resistência específica comparável ou superior às ligas de alumínio convencionais.
• Maturidade de fabricação: Linhas de estampagem progressiva, estampagem a quente e tecnologias avançadas de soldagem atingiram a prontidão de produção para a fabricação de carcaças de motores em aço de alto volume.
• Vantagem do ciclo de vida: A reciclabilidade do aço e o perfil favorável de LCA tornam-no cada vez mais atraente à medida que as regulamentações de sustentabilidade se tornam mais rigorosas, com os projetos AHSS mostrando a melhor distância de equilíbrio em termos de impacto ambiental.
• Perspectivas futuras: O aço coexistirá com o alumínio em segmentos de crescimento, como carcaças de baterias e carcaças de motores de tração EV. A relação é de complementaridade, não de substituição, com decisões de materiais otimizadas com base em condições operacionais específicas e requisitos de pegada de carbono.
• Recomendação para engenheiros: Vá além da mentalidade “aço = pesado”. Reformule o problema de seleção de materiais como uma otimização do sistema com base no desempenho do ciclo de vida completo, na viabilidade de fabricação e no custo. Com o AHSS agora oferecendo resistência à tração de até 1.500 MPa e conformabilidade comparável a classes de menor resistência, o aço não é apenas uma opção viável – muitas vezes é a escolha ideal para aplicações que exigem resistência, durabilidade e sustentabilidade.
